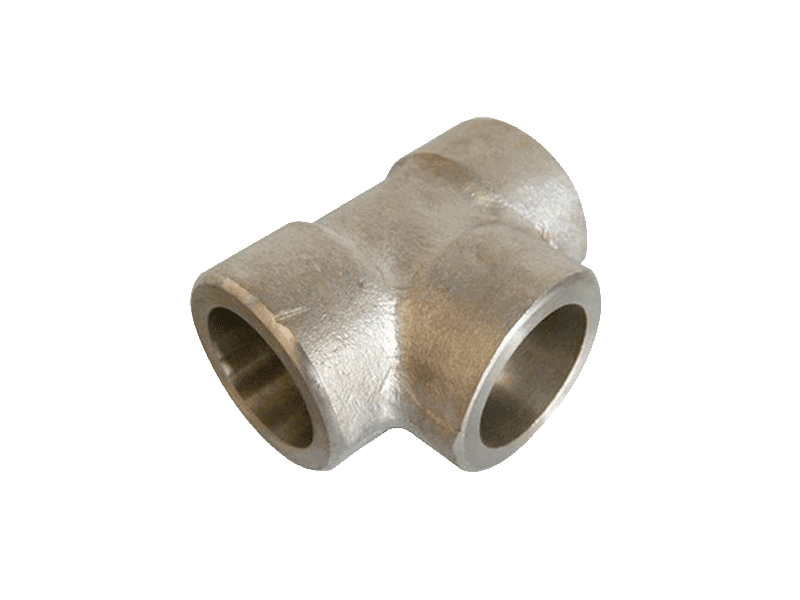

단조 파이프 피팅의 품질을 검사하는 방법은?
산업 분야에서 단조 파이프 피팅은 석유, 화학, 기계 등 다양한 산업에서 널리 사용되는 중요한 연결 부품입니다. 이러한 피팅이 고압 또는 고온 환경에서 제대로 작동하도록 하려면 품질 검사가 특히 중요합니다. 그렇다면 단조 파이프 피팅의 품질을 효과적으로 검사하는 방법은 무엇일까요? 함께 알아보겠습니다.
1. 육안 검사
먼저, 가장 직관적인 방법은 육안 검사입니다. 별거 아니라고 생각할 수 있지만, 사실 육안 검사는 단순히 흠집이나 변형 여부를 확인하는 것 이상으로 중요합니다. 표면의 매끄러움과 명백한 결함 유무를 살펴봐야 합니다. 단조 파이프 피팅의 표면은 매끄러워야 하며, 녹, 균열, 움푹 들어간 부분 등은 잠재적인 품질 위험이 될 수 있습니다.
새 차를 샀는데 차체에 움푹 들어간 부분이나 흠집이 있다면 그 품질을 신뢰할 수 있을까요? 마찬가지로 단조 파이프 피팅의 외관은 제조 공정을 반영합니다.
2. 치수 측정
다음으로, 단조 파이프 피팅의 치수를 측정해야 합니다. 치수 정확도는 피팅이 적합한지 판단하는 중요한 지표 중 하나입니다. 캘리퍼스, 버니어 캘리퍼스 등의 도구를 사용하여 길이, 직경, 두께를 측정하고, 이 데이터가 설계 요구 사항을 충족하는지 확인합니다. 피팅의 직경이 너무 크거나 작으면 설치 시 문제가 발생할 수 있으며, 시스템 고장으로 이어질 수도 있습니다.
3. 재료 성분 분석
외관과 치수 외에도 재료 성분 분석이 중요합니다. 화학 성분 분석을 통해 단조 파이프 피팅의 재료가 표준을 충족하는지 확인할 수 있습니다. 탄소강, 스테인리스강, 합금강 등 재료에 따라 성능 지표가 다릅니다. 재료 성분이 불량하면 피팅이 작동 중 변형되거나 파손될 수 있습니다.
케이크를 만들 때 재료의 품질이 나쁘면 아무리 장식해도 소용없는 것과 같습니다.
4. 기계적 특성 시험
기계적 특성 시험도 단조 파이프 피팅 품질 검사의 중요한 부분입니다. 인장 시험, 충격 시험 등을 통해 실제 사용 조건에서 피팅의 강도와 인성을 평가할 수 있습니다. 이러한 시험은 실제 부하 조건을 시뮬레이션하여 고압 또는 고온 환경에서 피팅의 신뢰성을 보장합니다.
사용 중 피팅이 압력을 견디지 못한다면 결과는 재앙적일 것입니다.
5. 비파괴 검사
비파괴 검사(NDT)는 단조 파이프 피팅 품질을 검사하는 고급 방법입니다. 초음파, 방사선, 자분 탐상 등의 기술을 사용하여 피팅을 손상시키지 않고 내부 및 표면 결함을 감지할 수 있습니다. 이 방법은 피팅을 최대한 보호하고 후속 사용에서 안전성을 보장합니다.
