제품 설명

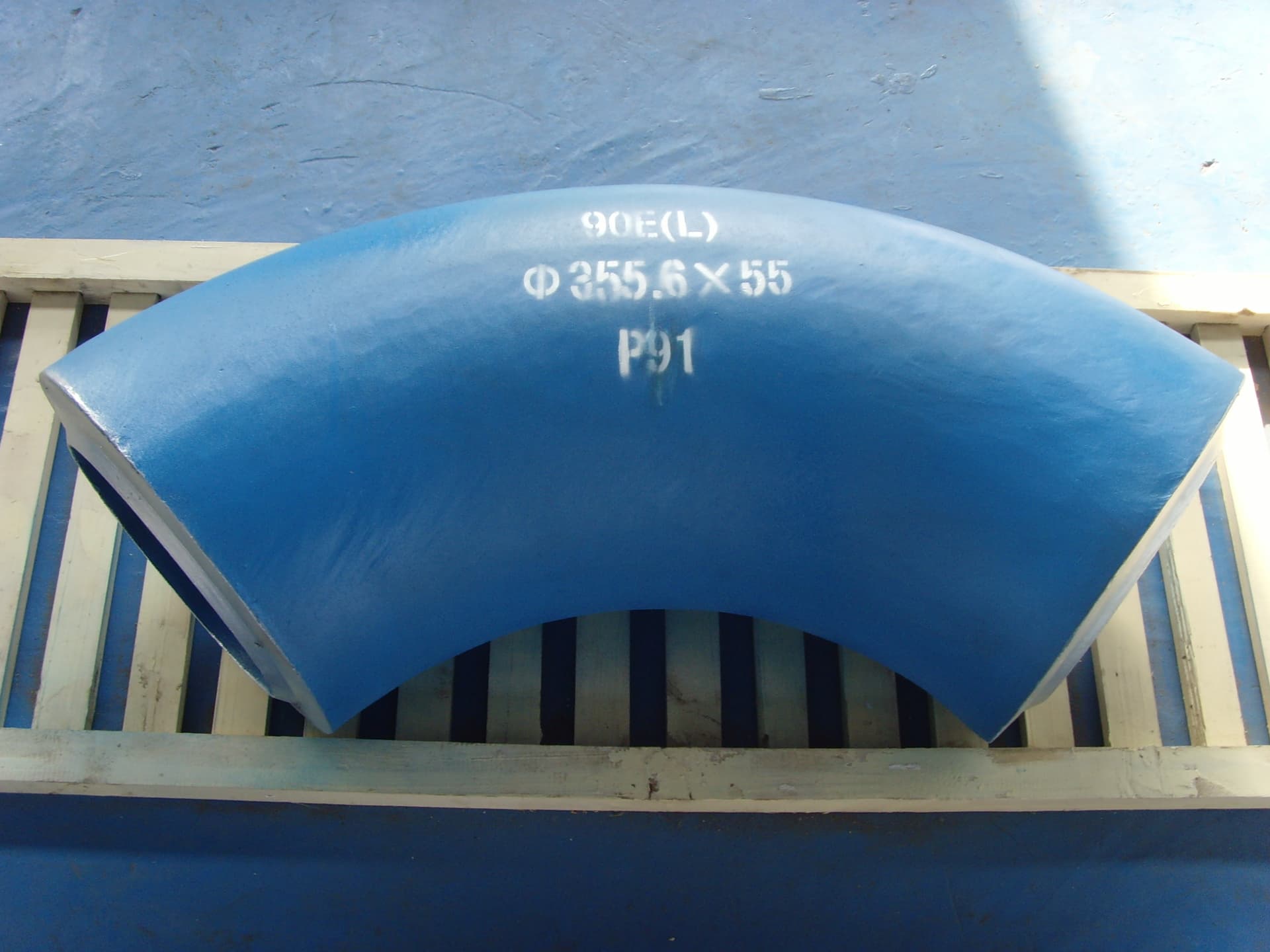

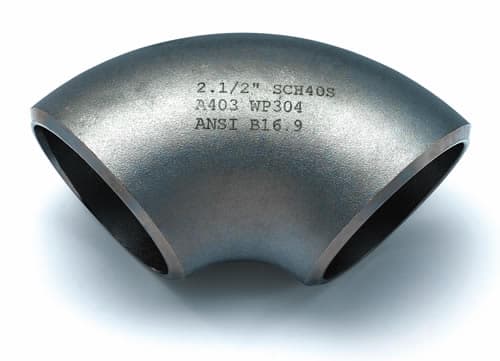

이음매 없는 맞대기 용접 파이프 피팅은 4가지 제품군(엘보, 티, 리듀서 및 엔드 캡)을 포함하며, 모두 ASME B16.9(NPS 1/2–48 long-radius), ASME B16.28(short-radius NPS 1/2–24), MSS SP-75 / ASTM A860(WPHY 고강도 저합금) 및 GB/T 12459에 따라 제조됩니다. 엘보는 B16.9에 따라 1.5D long-radius 또는 1.0D short-radius로 배관 방향을 변경합니다(45°/90°/180°). 티는 주관을 분기합니다(동일 또는 축소). 리듀서는 보어 크기 간을 전환합니다(동심 또는 편심). 캡은 배관 끝을 막습니다(일반적으로 타원형 헤드). 모든 피팅은 동일 재질의 이음매 없는 파이프에 맞대기 용접할 수 있도록 베벨 처리됩니다. 최종 등급, 스케줄 및 열처리 상태는 도면 / RFQ에 따릅니다.
응용 분야
석유 및 가스, 석유화학, 가스 전송, 발전(아임계/초임계 주증기 및 재열 라인 포함), 조선, 보일러 및 압력용기 배관, 식품 및 제약 배관 프로젝트에 사용됩니다. 범위는 ASME B31.1 / B31.3 / B31.4 / B31.8을 따릅니다.
기술 사양
재질: 탄소강, 저합금강, 합금강, 오스테나이트계 스테인리스강, 듀플렉스강. 엘보는 열간 푸싱, 프레싱 또는 냉간 압출로 제조됩니다. 티는 열간 압출 또는 유압 버징으로, 리듀서는 수축/확장으로, 캡은 프레싱 또는 스피닝으로 제조됩니다. 벽 두께 스케줄은 ASME B36.10M(탄소/합금, STD/XS/Sch 40/80/120/160/XXS) 또는 B36.19M(스테인리스 S 시리즈)에 따릅니다. 치수 및 공차는 ASME B16.9(NPS 1/2–48) 및 B16.28(SR NPS 1/2–24)에 따릅니다. NPS 48 초과 대구경은 MSS SP-75 / ASTM A860 WPHY에 따릅니다. 공장 제조 유도 벤드는 ASME B16.49에 따릅니다. ASME B16.9 Section 2(압력 등급)에 따라 맞대기 용접 피팅에는 Class 압력 등급이 없습니다. 작동 압력은 동일 재질, 스케줄 및 외경의 이음매 없는 파이프와 동일합니다. 최종 재질, 스케줄, 각도, 반경 및 적용 코드는 도면 또는 RFQ에 따릅니다.
