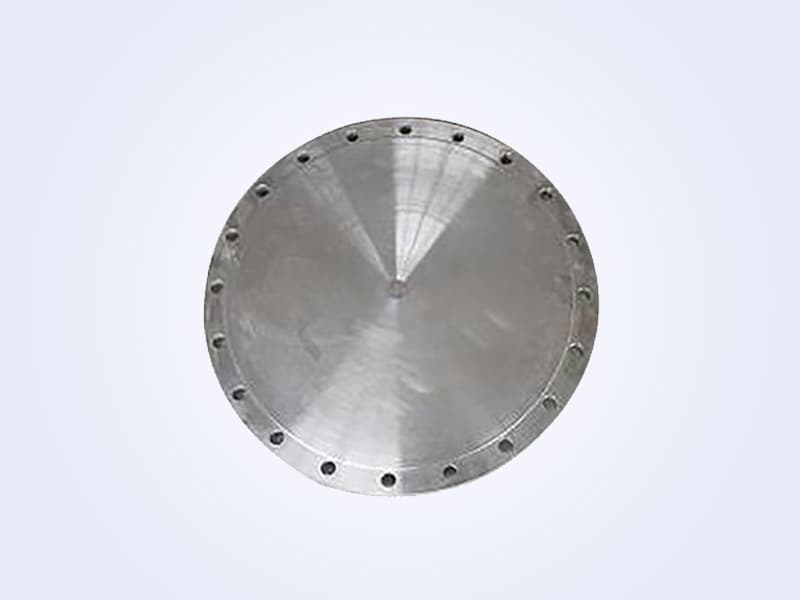

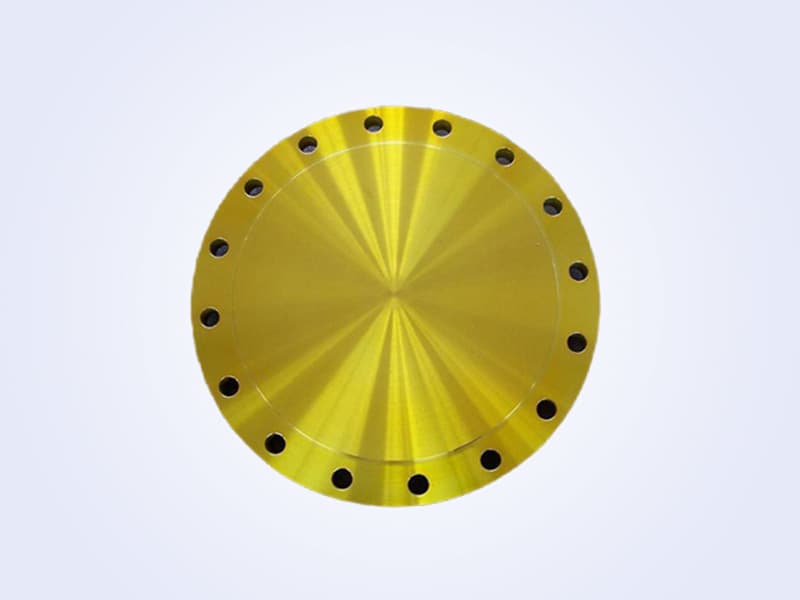

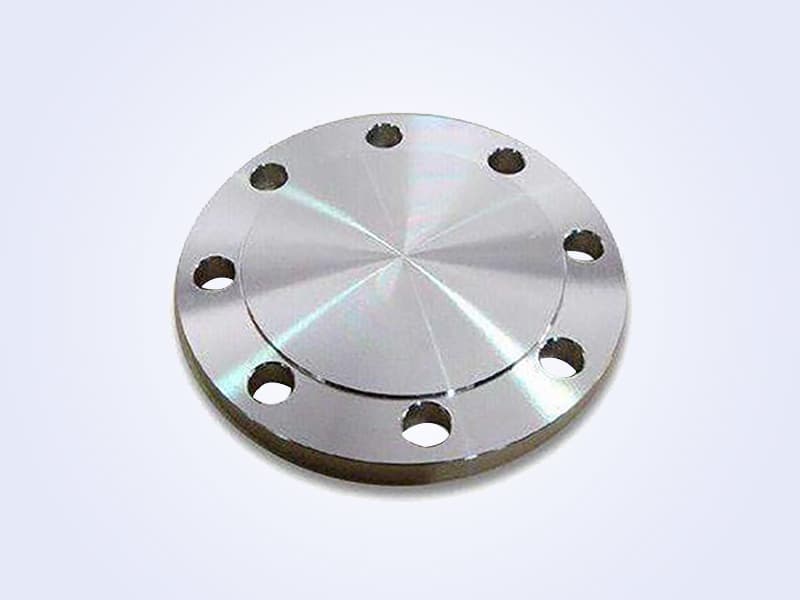

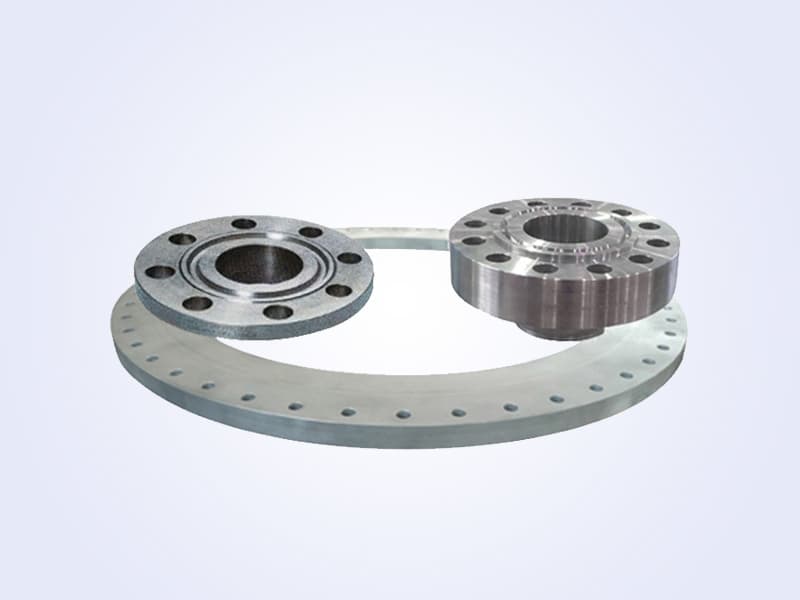

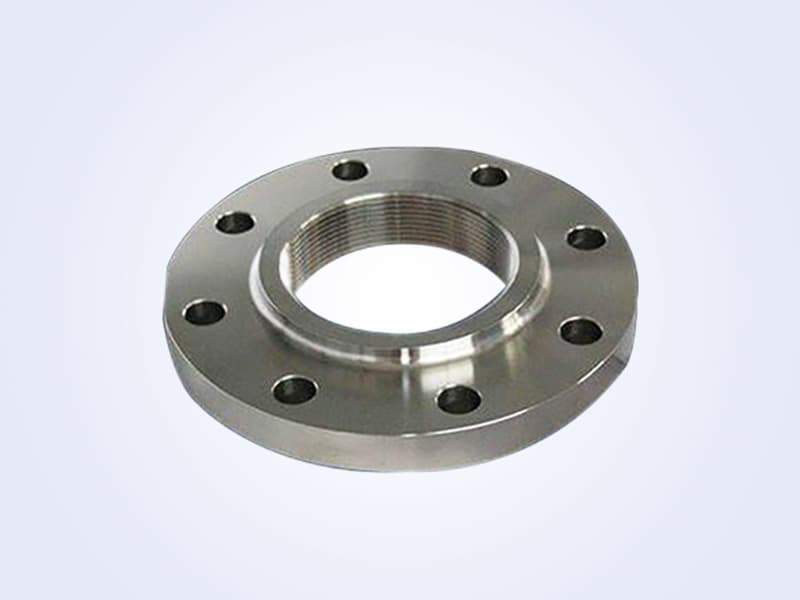

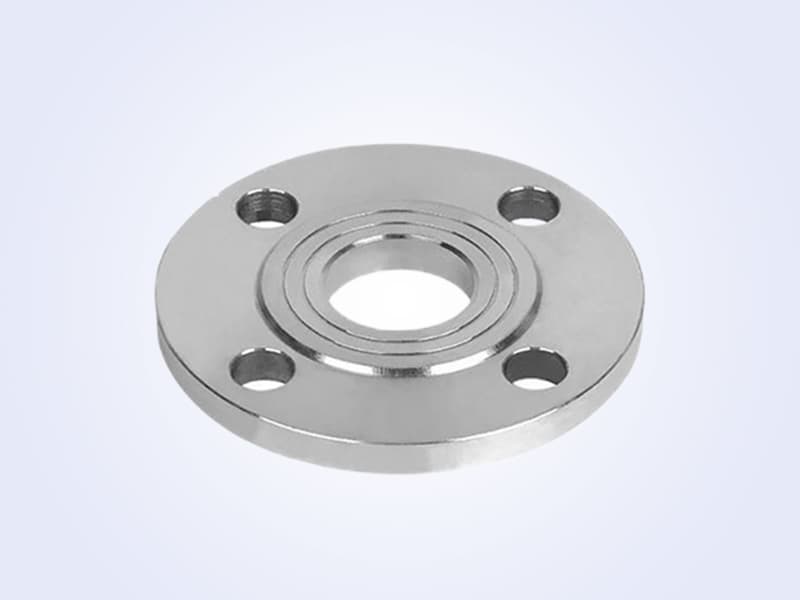

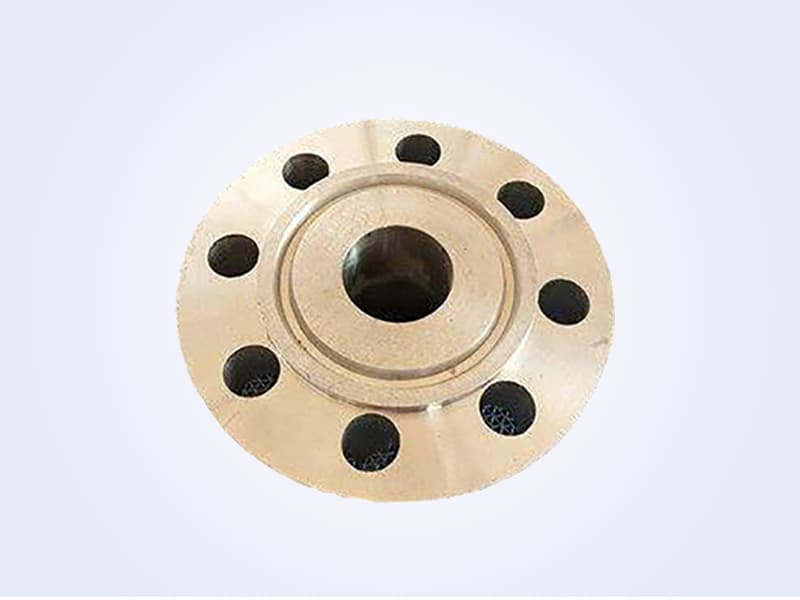

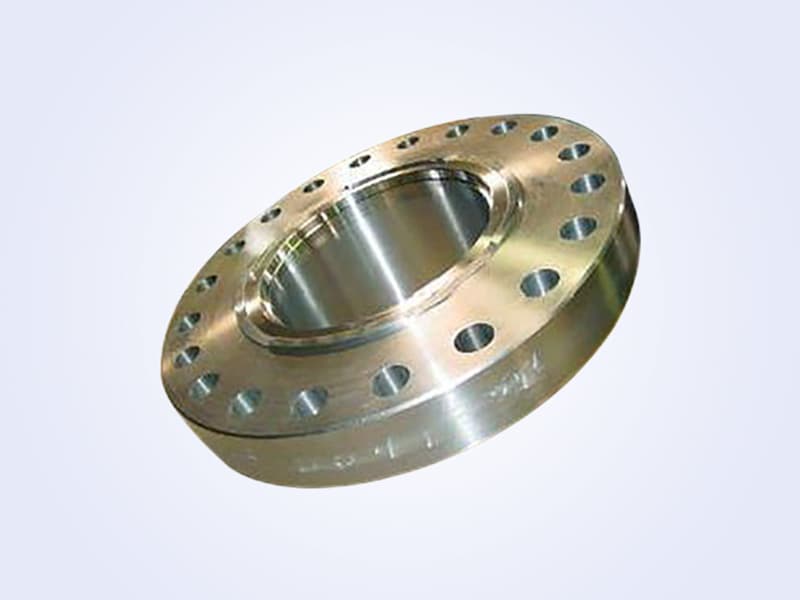

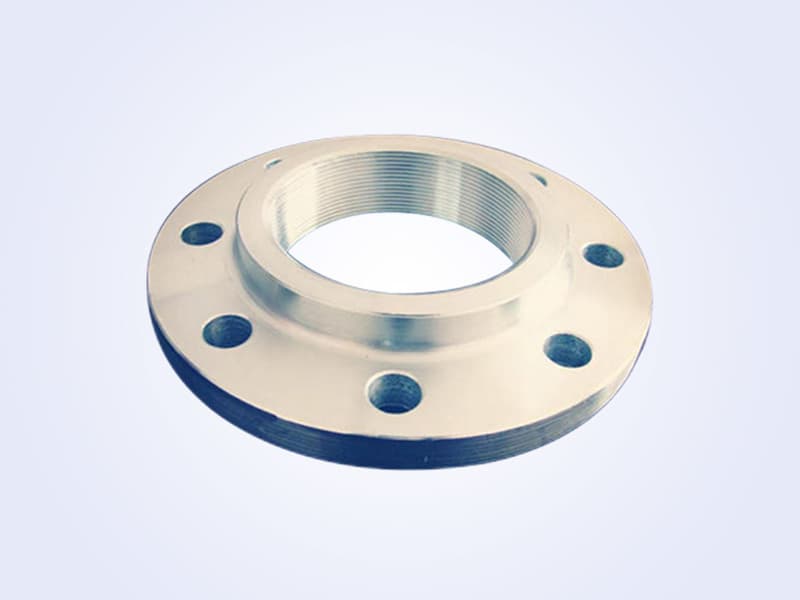

나사 플랜지는 나사산으로 파이프에 연결하는 플랜지입니다. 설계 시 루즈 플랜지로 처리할 수 있습니다. 장점은 용접이 필요하지 않으며, 플랜지 변형 시 실린더나 파이프에 발생하는 추가 모멘트가 매우 작습니다. 단점은 플랜지 두께가 크고 비용이 높습니다. 고압 파이프 연결에 적합합니다.
나사 플랜지는 나사산으로 파이프에 연결하는 플랜지입니다. 설계 시 루즈 플랜지로 처리할 수 있습니다. 장점은 용접이 필요하지 않으며, 플랜지 변형 시 실린더나 파이프에 발생하는 추가 모멘트가 매우 작습니다. 단점은 플랜지 두께가 크고 비용이 높습니다. 고압 파이프 연결에 적합합니다.
석유 가스, 화학, 발전소, 조선, 제약, 압력 용기, 도시 난방 및 상하수도 배관.
실행 기준: ASME B16.x / EN 102xx / GB/T 12459 / GB/T 14383; 재질: ASTM A105 / A182 F11/F22/F304/F316; carbon, alloy, stainless steel; 규격: 1/2" - 4" (DN15 - DN100); 압력: Class 150 - Class 2500 / PN 6 - PN 420; 표면: 쇼트 블라스트, 오일 코팅, 페인트 또는 아연 도금.
표기된 재질의 사용 조건에는 한계가 있습니다. 온도 / 매체 / 압력 변동 시 일반적인 대체 재질은 아래와 같으며, 최종 선정은 재료 엔지니어가 검토해야 합니다.
For low-temperature service A105 should be replaced by A350 LF2 (paired with A420 WPL6 fittings).
실제 프로젝트에서의 일반적 사용 방식입니다. BOM 확정 전 프로젝트 사양서와 대조하십시오.
아래 정보는 제품 선정 및 RFQ 커뮤니케이션을 위해 제공됩니다. 최종 요구사항은 도면, 규격, 구매 문서를 기준으로 합니다.
