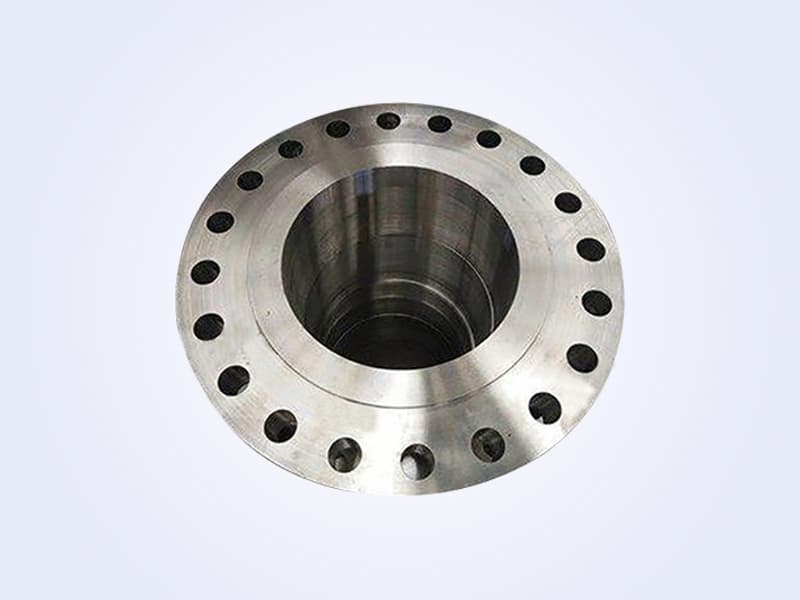

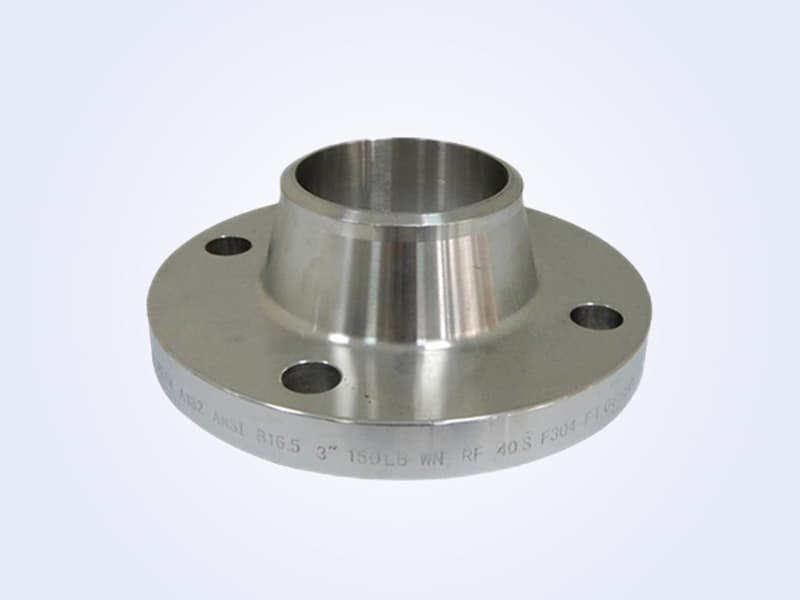

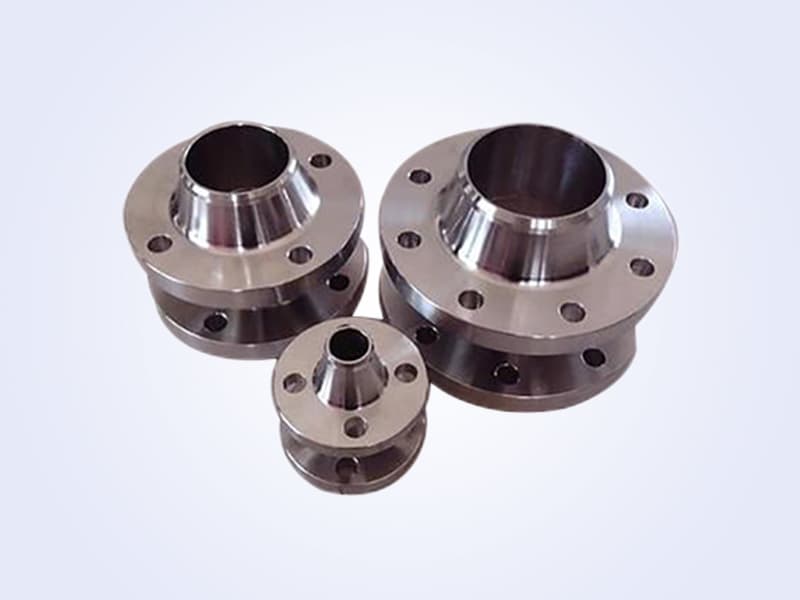

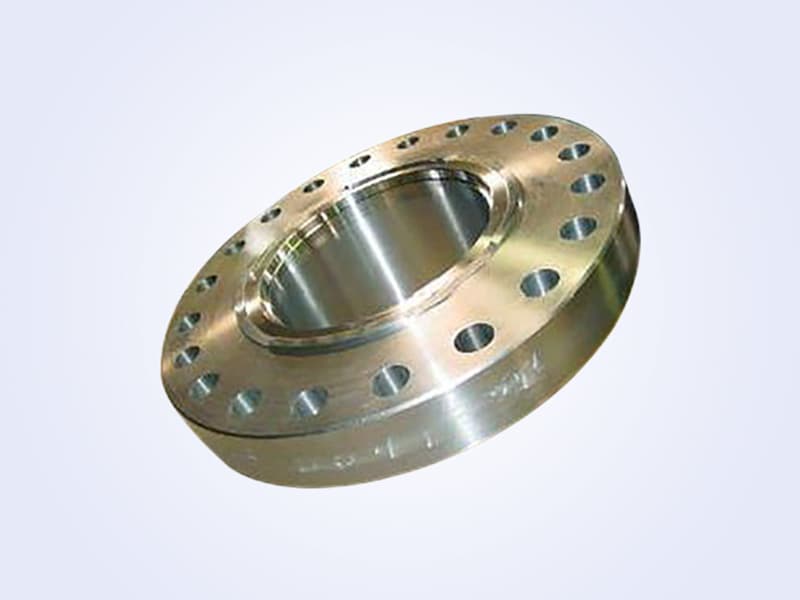

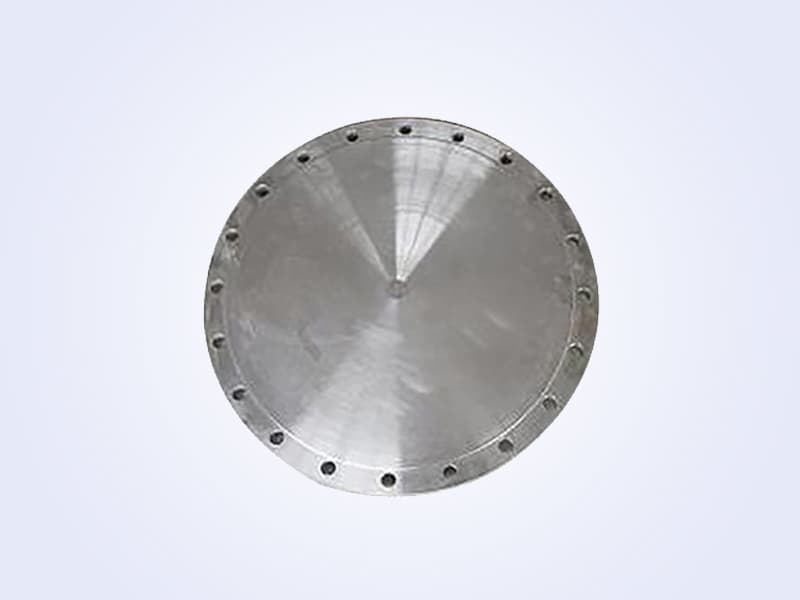

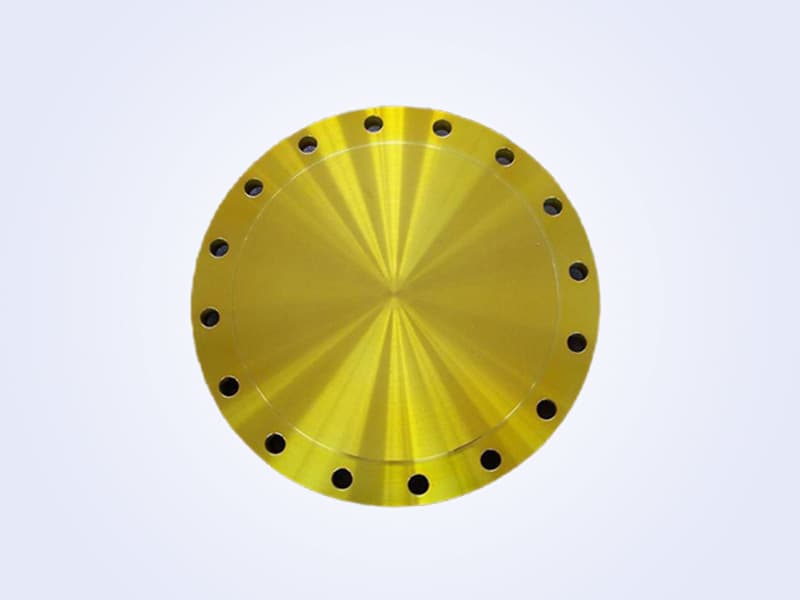

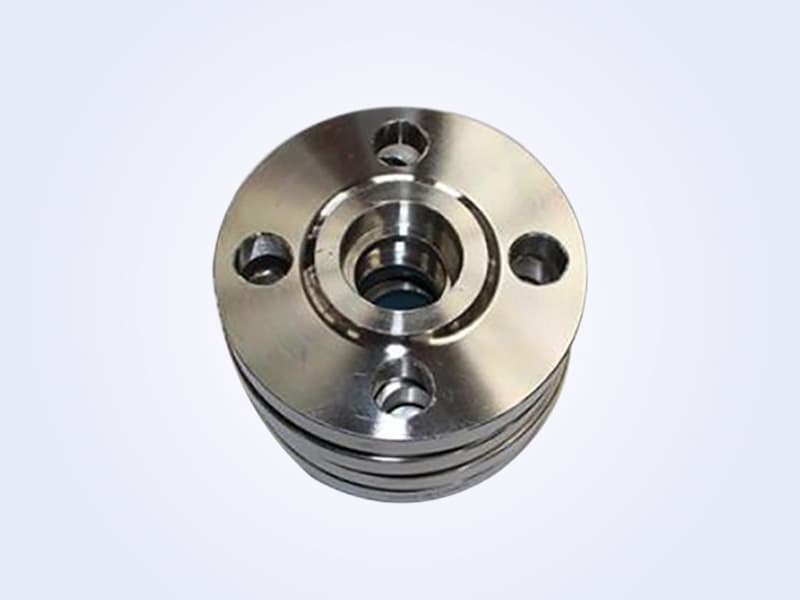

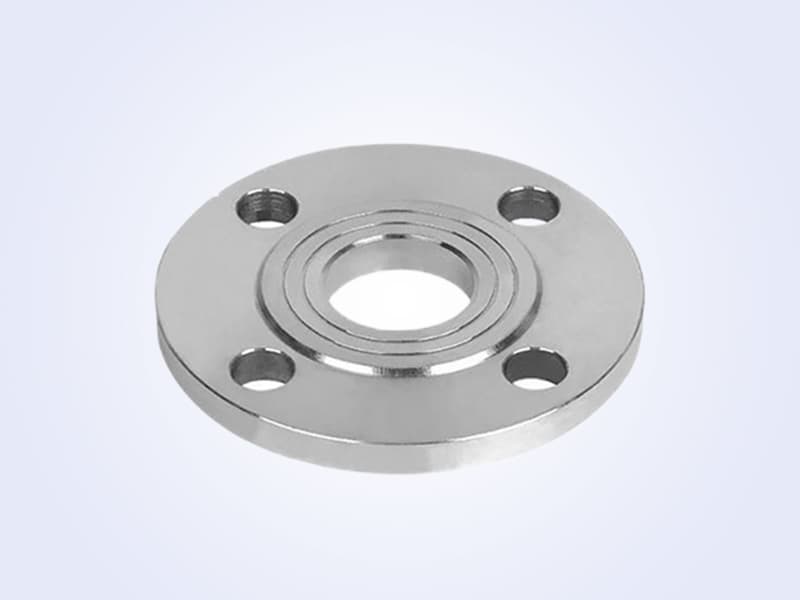

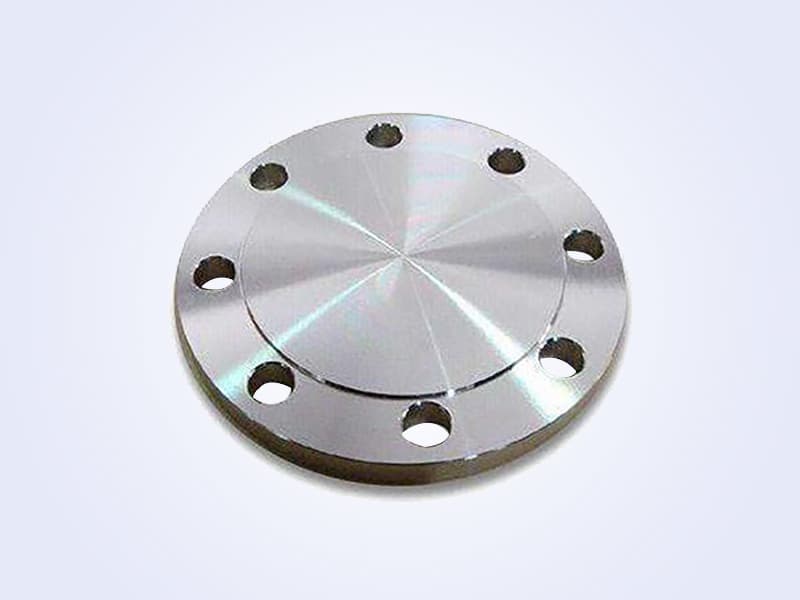

差込フランジ（ソケット溶接フランジ）とは、管端をフランジリングの段付き部に挿入し、管端および外面で溶接するフランジです。首付きと首なしの2種類があります。首付き管フランジは剛性が高く、溶接変形が小さく、シール性が良好で、圧力1.0～10.0MPaの用途に使用できます。容器用乙型フランジも差込溶接フランジに属し、シール要求が高い用途に使用されます。設計時には、差込溶接フランジは一体型フランジとして検討できます。
差込フランジ（ソケット溶接フランジ）とは、管端をフランジリングの段付き部に挿入し、管端および外面で溶接するフランジです。首付きと首なしの2種類があります。首付き管フランジは剛性が高く、溶接変形が小さく、シール性が良好で、圧力1.0～10.0MPaの用途に使用できます。容器用乙型フランジも差込溶接フランジに属し、シール要求が高い用途に使用されます。設計時には、差込溶接フランジは一体型フランジとして検討できます。
石油ガス、化学工業、発電所、造船、製薬、圧力容器、都市暖房・給水管路。
執行標準：ASME B16.x / EN 102xx / GB/T 12459 / GB/T 14383；材質：ASTM A105 / A182 F11/F22/F304/F316; GB/T 炭素鋼、合金鋼、ステンレス鋼；寸法：1/2" - 4" (DN15 - DN100)；圧力：Class 150 - Class 2500 / PN 6 - PN 420；表面：ショットブラスト、防錆油塗布、塗装または亜鉛めっき。
上記材料の使用条件には限界があります。温度・媒体・圧力が変動する場合の代替材料を以下に示します。最終選定は材料エンジニアの確認が必要です。
For low-temperature service A105 should be replaced by A350 LF2 (paired with A420 WPL6 fittings).
実際の案件における採用例。BOM 確定前に必ずプロジェクト仕様と照合してください。
以下の情報は製品選定およびRFQ対応のためにご活用いただけます。最終仕様は図面・規格・購買文書に従ってご確認ください。
